Ponte sul fiume Rudavoi, Belluno, Italia

Massima efficienza su geometrie inclinate
Questo ponte a sezione variabile, situato nell'Italia settentrionale, consiste in tre campate ed stato gettato in loco.

Descrizione

Questo ponte a sezione variabile, situato nell'Italia settentrionale, consiste in tre campate ed stato gettato in loco.

Dettagli progetto:

    • Lunghezza ponte: 180m
    • Larghezza ponte: 11,5m
    • Spessore impalcato: tra 1,5m e 8m
    • Inclinazione trasversale: 3,5%
    • Raggio: 140m
    • Altezza pila: 5m
    • Distanza tra le pile: 100m

Soluzione ULMA

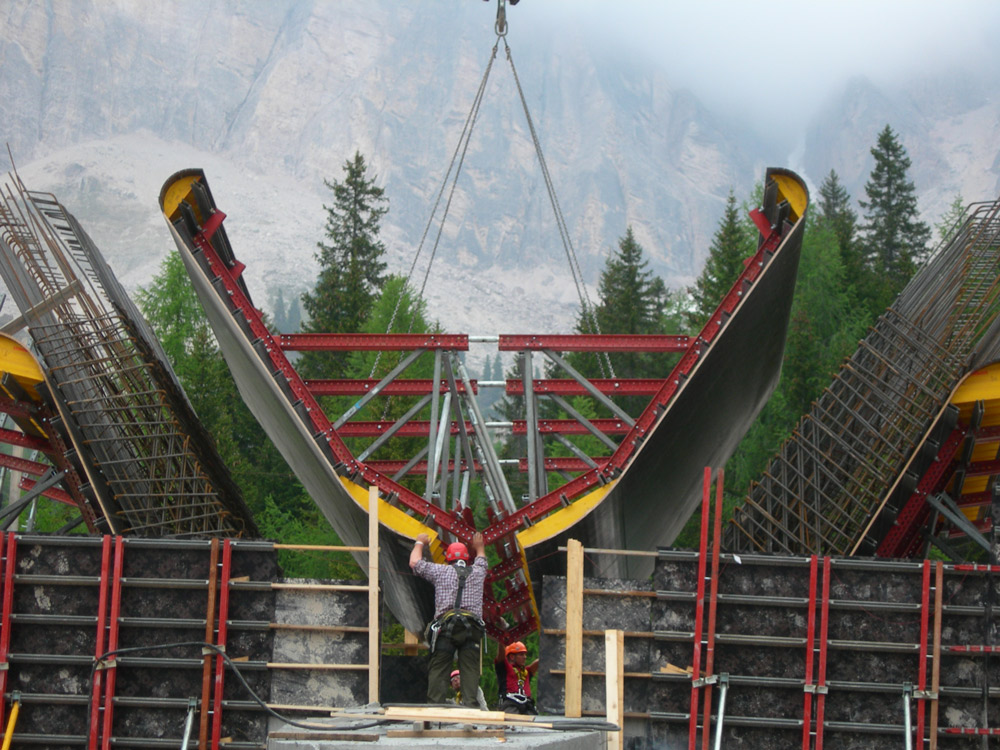

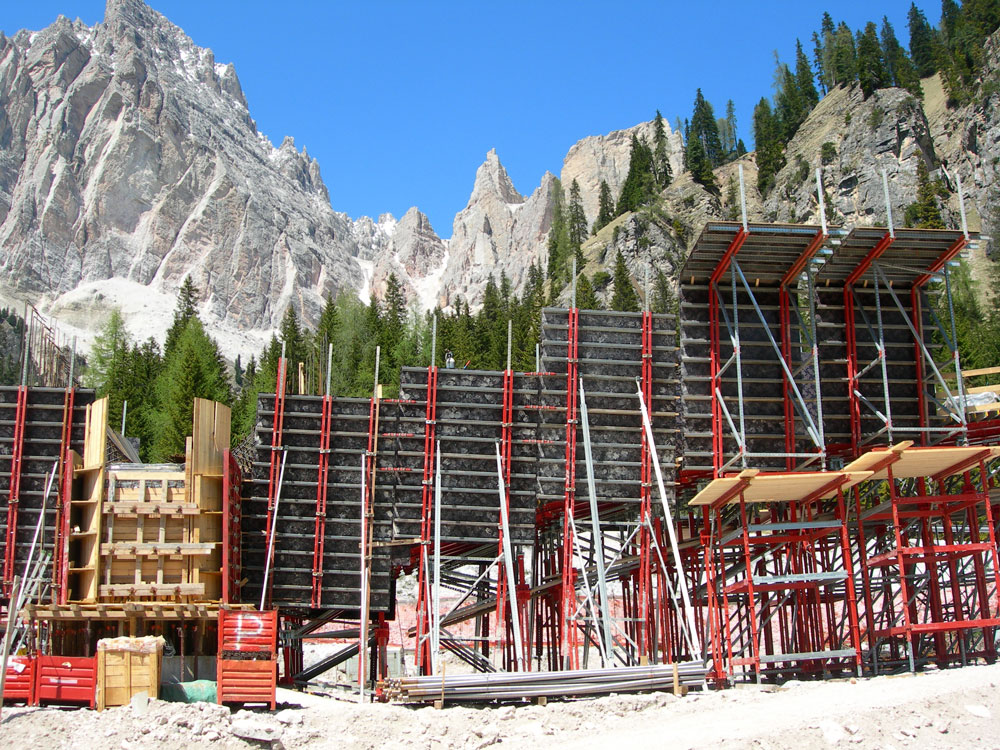

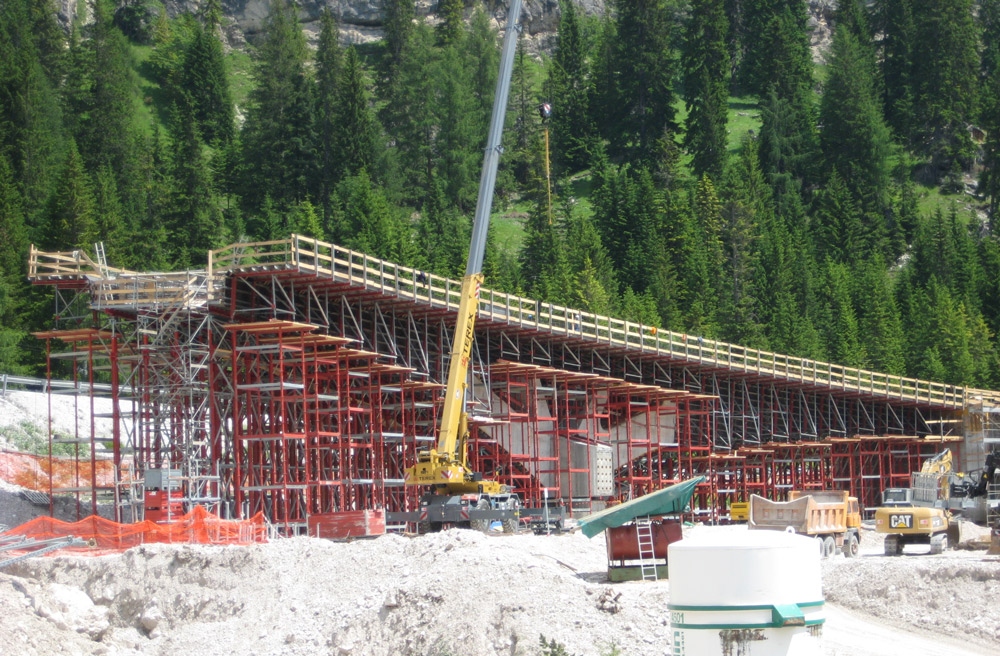

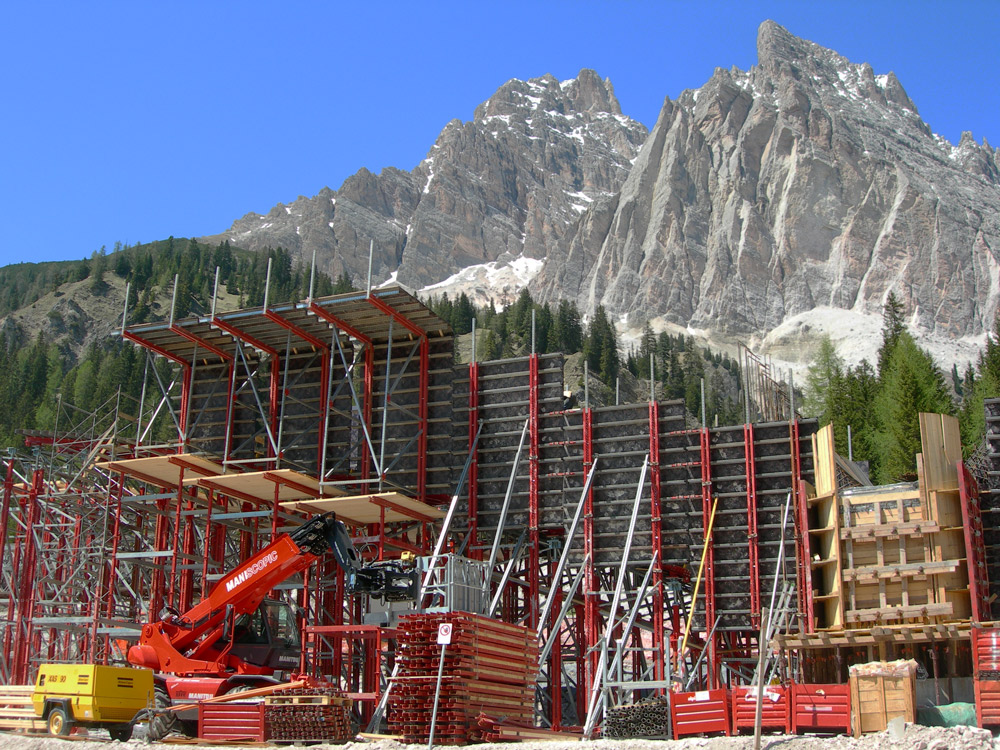

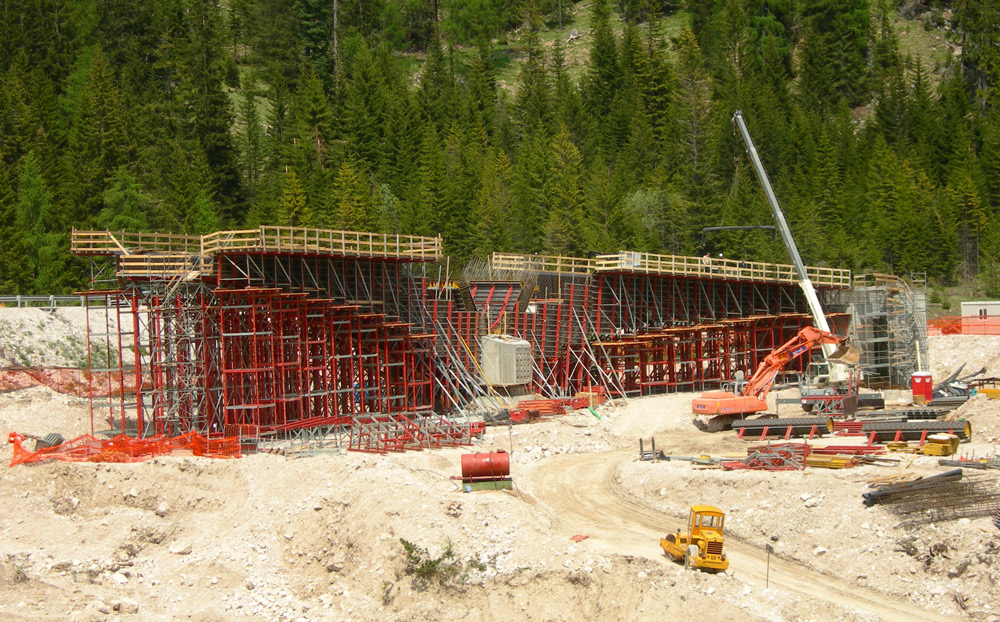

Dopo aver costruito le pile, il ponte è stato realizzato in tre fasi. Il tratto di 70m tra la spalla e la pila è stato realizzato con casseforme orizzontali a travi e con puntellazione completo.

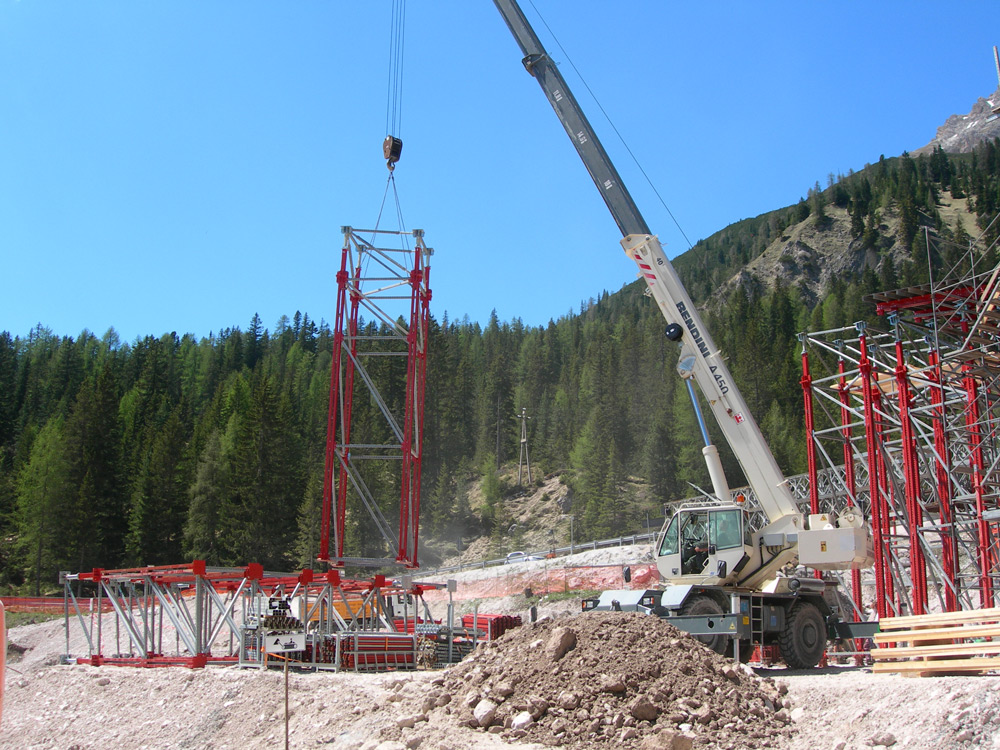

Dopo l'indurimento del calcestruzzo e il disarmo, lo stesso materiale è stato impiegato in modo simmetrico tra la spalla e la pila sull'altro lato del ponte. La parte centrale del ponte (40m) è stata sostenuta da una torre ad alto carico collocata su una soletta di fondazione provvisoria. Per coprire la distanza tra i supporti di deformazione sono state utilizzate travi ad elevato carico a sostegno della cassaforma.

La curvatura specifica e la geometria inclinata sono state realizzate con basi regolabili in qualsiasi direzione sulla puntellazione. Questo ha garantito un adattamento perfetto senza ricorrere a modelli in legno, consentendo così risparmi considerevoli.
