Cassaforma a telaio ORMA

Sistema di casseforme modulari per la costruzione di qualsiasi struttura verticale in calcestruzzo. Punti di forza: alte prestazioni con un costo di lavorazione minimo.
Sistema di casseforme modulari per la costruzione di qualsiasi struttura verticale in calcestruzzo. Punti di forza: alte prestazioni con un costo di lavorazione minimo.

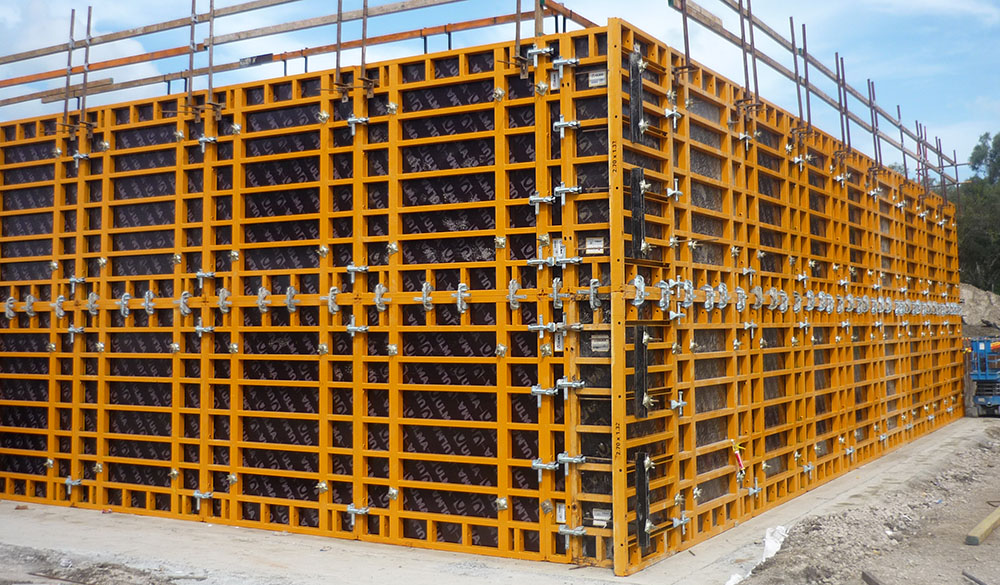

La cassaforma modulare ORMA è la soluzione ideale per la costruzione di qualsiasi tipologia di struttura verticale in calcestruzzo, sia per opere edili che civili (pareti, pilastri, spalle e fondazioni).

Si distingue per le elevate prestazioni ottenute con bassi costi per la manodopera e tempi ridotti di installazione.

Il sistema è principalmente composto da pannelli che, uniti mediante morse, vanno a formare la cassaforma. È costituito da componenti che garantiscono una soluzione efficace e sicura per tutti i tipi di geometrie.

  • Progettato per sopportare le pressioni elevate esercitate dal calcestruzzo (Omologazione GSV).
  • Portata massima pressione:
    • gamma da 3,3m - 80kN/m2;
    • gamma da 2,7m - 74kN/m2.
  • Deformazione massima:
    • per 60kN/m- riga 7, tab. 3 DIN 18202;
    • per 80kN/m- riga 6, tab. 3 DIN 18202
  • Per quote di getto ≤ 3,3m, è necessario prevedere 2 file di ancoraggi.
  • Per quote di getto > 3,3m, è necessario prevedere 3 file di ancoraggi.
  • Vasta gamma di pannelli con altezze: 3,3 m; 2,7 m,1,2 m, 0,6 m e fino a 3,3 x 2,4 m (7,92 m2)

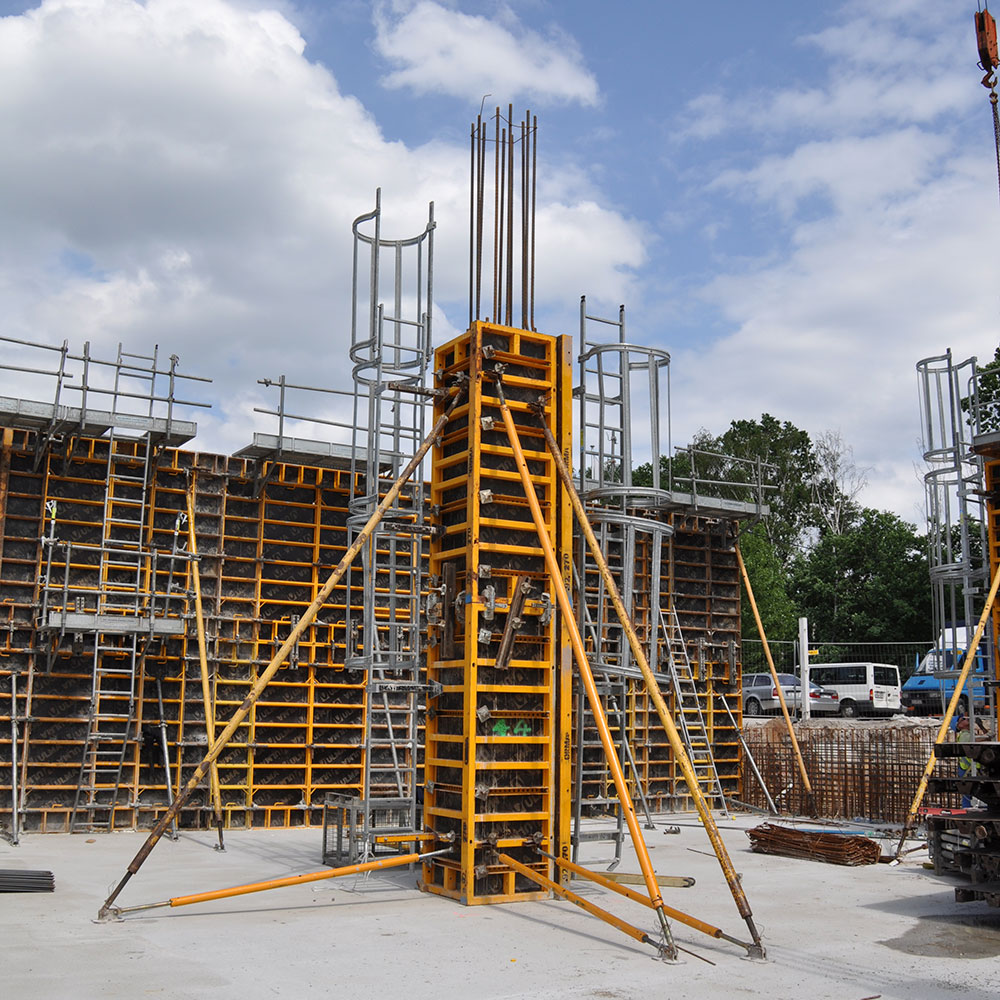

  • PILASTRI
    • Vasta gamma di pannelli per pilastri di 30 x 30 cm fino a 120 x 120 cm (regolazione ogni 5 cm)
    • Altezze dei pannelli pilastro: 2,7 m; 1,2 m; 0,6 m
    • Larghezze del Panello pilastro: 0,72 m; 0,92 m y 1,32 m
    • Pressione del calcestruzzo consentita fino a 80 kN/m2
  • Estremamente versatile: fori laterali per il rapido montaggio di soluzioni tipiche (chiusure di testata delle pareti, angoli, pilastri…). Minimo lavoro di compensazione fra pannelli
  • Unione di pannelli mediante morse, con un semplice colpo di martello
    • Tre funzioni base:
      • Unire
      • Allineare
      • Irrigidire
    • Regolazione della morsa: compensazioni fino a 10 cm
  • Pannello resistente galvanizzato con telaio metallico rinforzato sugli angoli
  • Elemento di collegamento tra pannelli e angoli
  • Ottime finiture grazie all’alta qualità del compensato in betulla con rivestimento fenolico
  • Ampia gamma di altezze dei pannelli: 3,3m - 2,7m - 1,2me fino a 3,3 x 2,4 m (7,92 m2)
  • Dispositivi di sicurezza per agevolare l'applicazione ai pannelli. Garanzia di sicurezza
