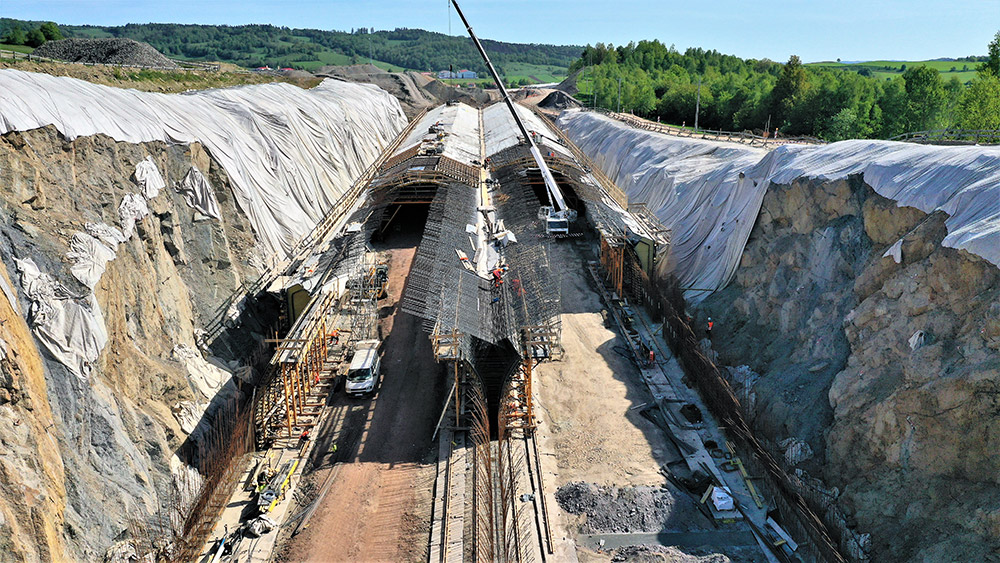

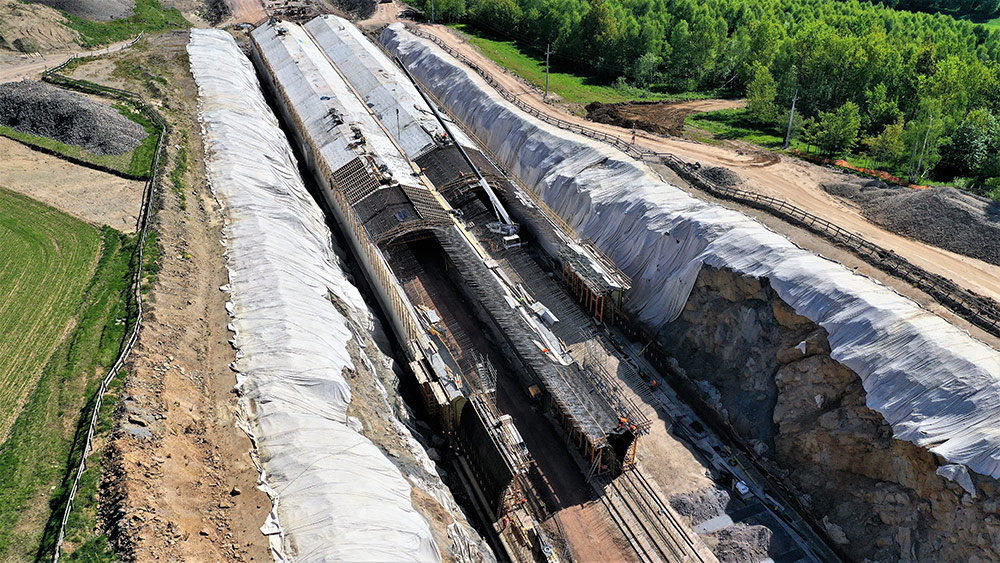

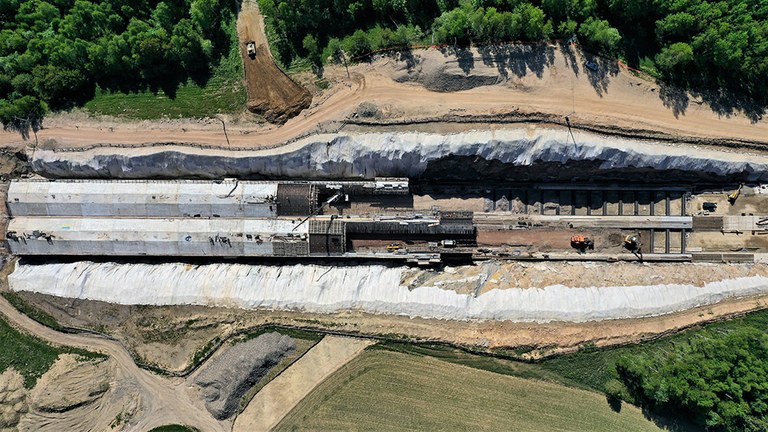

La galleria stradale TS-32: una galleria costruita a cielo aperto in Polonia
La galleria, realizzata con il metodo di costruzione della galleria a cielo aperto, è composta da due canne con due corsie ciascuna da 3,50 m di larghezza oltre a una corsia di emergenza larga 2,50 m.

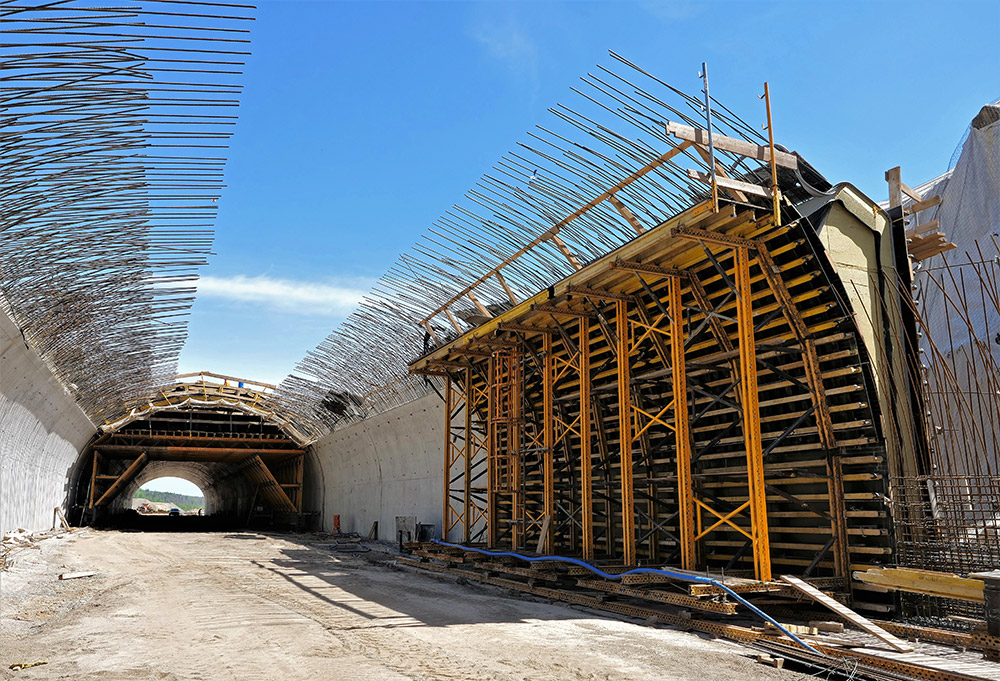

Le fondazioni sono state realizzate con le casseforme modulari ORMA, mentre nelle pareti laterali è stata impiegata una combinazione di casseforme monofaccia SMK e ENKOFORM HMK facilmente adattabili alla geometria dei muri. Questi assemblaggi, della lunghezza di 4,3 m, sono stati trasferiti alle diverse postazioni tramite un sistema di rotaie, senza la necessità di utilizzare gru, in tratti di 12,5 m.
Dati del progetto:
| Larghezza galleria: | 13,42 m |
| Altezza: | 7,88 m |
| Lunghezza: | 320 m |
| Lunghezza carro: | 13 m |
| N° sporgenze: | 27 |
| Sporgenza: | 12,5 m |

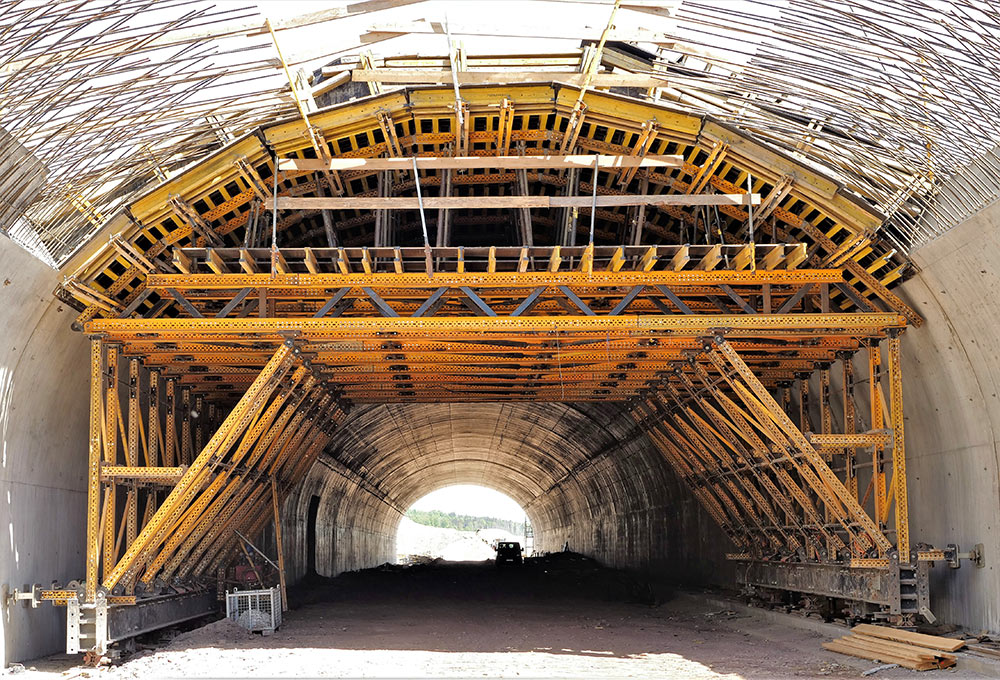

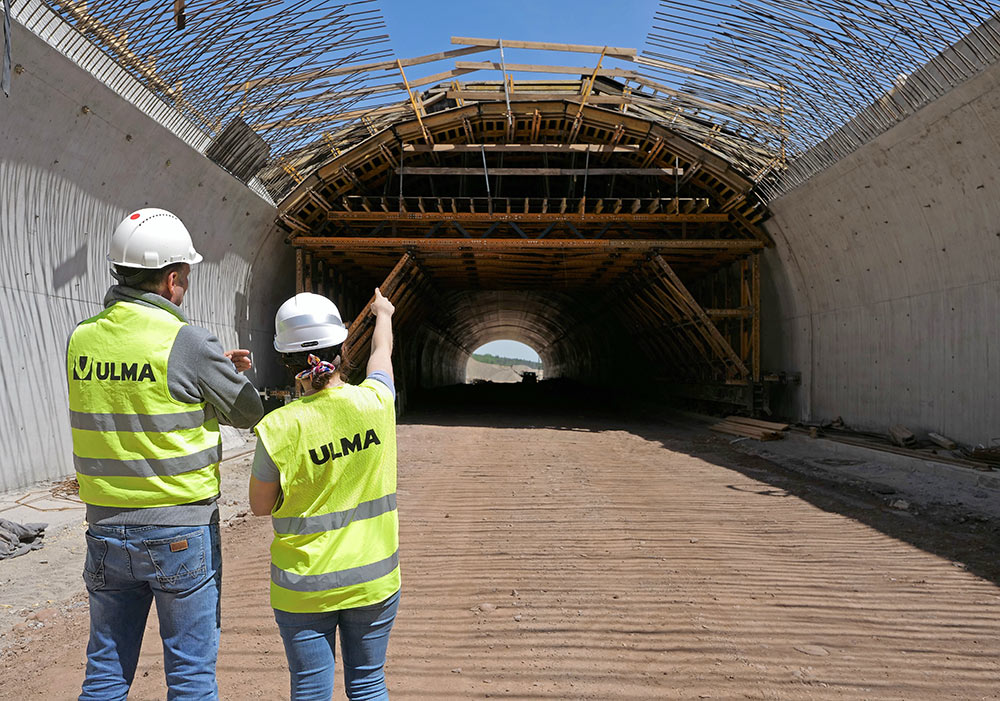

La volta è stata realizzata con il carro MK per gallerie a cielo aperto perché nella progettazione si è tenuto conto della capacità di questo sistema di adattarsi alla geometria della galleria e della possibilità di traslazione sulle fondazioni. Questa soluzione ha permesso di evitare i sovvracosti legati alla realizzazione di fondazioni supplementari per i binari di scorrimento. Inoltre, al fine di ridurre l’impiego di macchinari in cantiere, parte del carro mobile è stato preassemblato presso gli stabilimenti ULMA.
Gli elementi principali del carro sono stati preassemblati in cantiere prima dell'assemblaggio definitivo, eseguito in diverse fasi. Allo stesso tempo, tutte le operazioni hanno contato con la presenza di personale tecnico ULMA con esperienza in opere analoghe e un'ampia conoscenza dei sistemi idraulici. Dopo il getto di ciascuna sezione, lo spostamento del carro alla successiva postazione è avvenuto in modo semplice grazie a che il sistema dispone di una centralina idraulica che facilita le operazioni di casseratura e disarmo, discesa, livellamento e avanzamento del sistema. In questo modo, la struttura mobile ha consentito all’appaltatore di incrementare l’efficienza operativa in cantiere.
Scopri nel video le spettacolari immagini della messa in opera della galleria.
